贴合机主要针对在板材上贴合各种装饰材料，如pvc、木纹纸等，具有速度快、力大等特点，使加工板材表面平滑不起皱，是大型面板厂理想的使用设备。

传统的贴合机采用直流电机调速方式，设备简陋，故障率高，维修成本贵。随着工业技术的开展，贴合机越做越先进，旧设备已无法满足现有生产的需求，于是，各厂家开始利用新型控制技术来改造贴合机，变频器及伺服等工控产品则在其中扮演着至关重要的角色。下面，我们来介绍K8凯发EN600型变频器加ESS200P同步伺服在某大型设备厂贴合机上的应用。

设备介绍

贴合机因各机械厂商的设计不同而有所差异，该贴合机主要结构包含：包覆传动组织，压合辊组织，前进料组织，后出料组织，切刀组织，自动切膜组织。

贴合机主要技术原理:包括用于放置第一基材的第一基材放卷装置、涂胶装置、除尘装置，用于放置第二基材的第二基材放卷装置以及预热输送加热加压贴合装置。

系统配置

该贴合机控制系统采用多台K8凯发EN600系列变频器分别使用在包覆传动组织，压合辊组织，前进料组织，后出料组织，切刀组织；K8凯发ESS200P伺服驱动器则使用在自动切膜组织。变频器与上位机采用通讯控制方式进行信息交互和启停调速控制；伺服接收高速脉冲进行快速精准追剪。

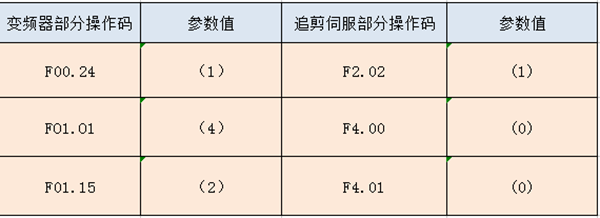

部分参数设置

接线示意图

​应用优势

● 该贴合机采用EN600系列高性能变频和ESS200P伺服系统，贴合速度快，调试便捷，大大提高了生产效率；且简化了传动系统，大幅度降低了设备的故障率和维护成本。

● EN600系列高性能变频器采用开环矢量控制模式，满足了贴合机在低负荷低转速下运行时的机械特性；且具备转矩补偿、防失速再启动等功能，使产品质量更加可靠。

● 切膜组织采用ESS200P同步伺服进行高速追踪剪切，使生产板材精度高响应快。与多台变频器协同工作，实现自动放卷、纠偏放斜等功能，使系统运行更加稳定。
